Laengupaari elektriväli
Elektrivälja jõujooned on jooned, mille igas punktis on elektrivälja tugevuse vektor selle joone puutujaks.
Elektrivälja jõujoonte joonestamiseks kasutame positiivset proovilaengut tuvastades sellele vastavas ruumipunktis mõjuva jõu suuruse ja suuna. Jõu suurus määrab jõujoonte tiheduse, suund aga elektrivälja tugevuse vektori suuna.
Kuna ruumis on kahe laengu poolt tekitatud väli, siis nende väljade mõjud liituvad (superpositsiooniprintsiip). Resultantvälja elektriväljatugevuse vektorite sihis joonestatud sirged on elektrivälja jõujoonte puutujateks.

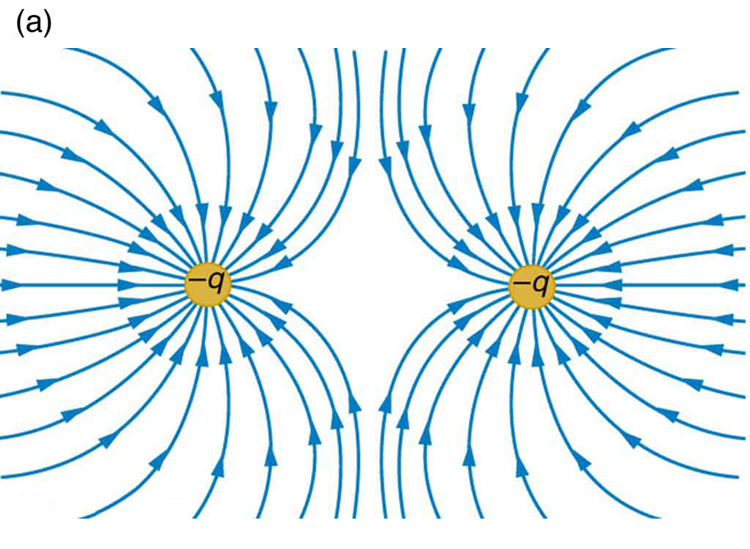

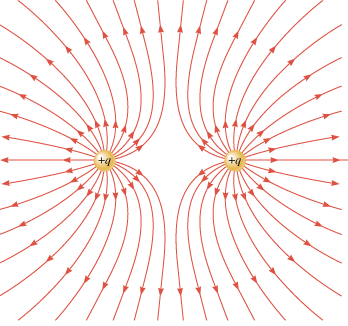

Erinevate (võrdse suurusega) laengupaaride elektriväljade jõujooned on näha juuresolevatel joonistel:
Kui elektrivälja tekitajateks on elektrilaengud, siis algavad elektrivälja jõujooned alati positiivselt laengult ja lõppevad negatiivsel.
Elektrivälja jõujoon on positiivse laengu liikumistrajektooriks kui sellele laengule ei mõjuks ühtegi teist jõudu peale elektrivälja kuloniliste jõudude.
Elektrivälja jõujooni on võimalik ka reaalsuses visualiseerida kasutades selleks manna- vm mittejuhtivast materjalist peenikest puru. Mannaosakesed laaduvad ning asetuvad elektrivälja jõujoonte sihis. Siiski tuleb siinkohal rõhutada, et me ei näe mitte jõujooni endid vaid nende sihis asetunud mannaterasid.
Punktlaengu elaktrivälja “jõujooned”

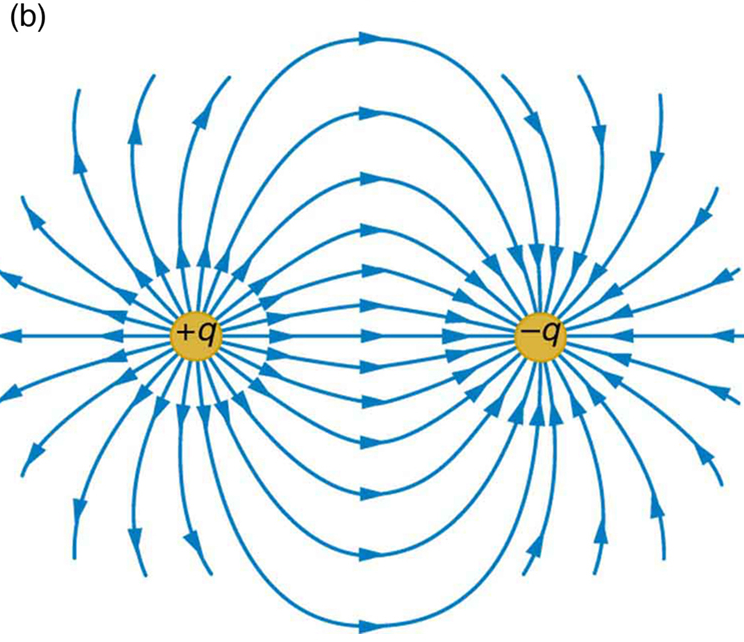

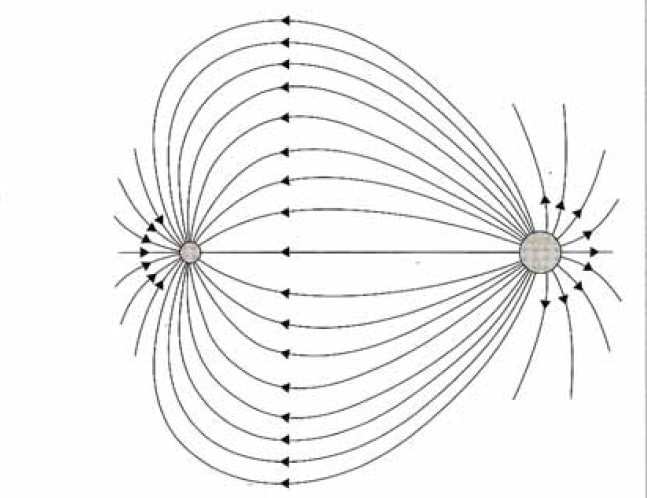

Laengupaari elaktrivälja “jõujooned”
