LIIKUMISGRAAFIK ÜHTLASEL SIRGJOONELISEL LIIKUMISEL
Liikumisvõrrandist saadavat graafikut, kus aeg on vabamuutujaks ning keha asukoht (asukoha koordinaat) seotud muutujaks nimetatakse liikumisgraafikuks.
Ühtlaselt sirgjooneliselt liikuva keha liikumisvõrrand on:
Ühtlasel sirgjoonelisel liikumisel on liikumisvõrrandiks lineaarvõrrand – vabamuutuja (t) on võrrandis astmes +1 – järelikult on ühtlase sirgjoonelise liikumise graafikuks sirgjoon.
Graafiku ordinaattelje (x-telje) lõikepunkt tähistab tavaliselt (eeldusel, et koordinaattelgede lõikepunktis on nii aeg kui ruumikoordinaat võrdsed nulliga) keha algasukohta.
Sulle võivad huvi pakkuda need õppematerjalid:
Õpi eesti keelt teise keelena B2
Ионы
Знакомство с химией
Ruumilised kujundid
Liitmine ja lahutamine 10 piires
Harjutusülesandeid matemaatika riigieksamiks
Kell ja kellaaeg
Häälikute pikkused
Harjuta eesti keelt A2-B1. Lugemine
Jane Snaith. Traumateadlik kool
Funktsioonide graafikute lõikepunktide leidmine
Harjuta eesti keelt A2-B1

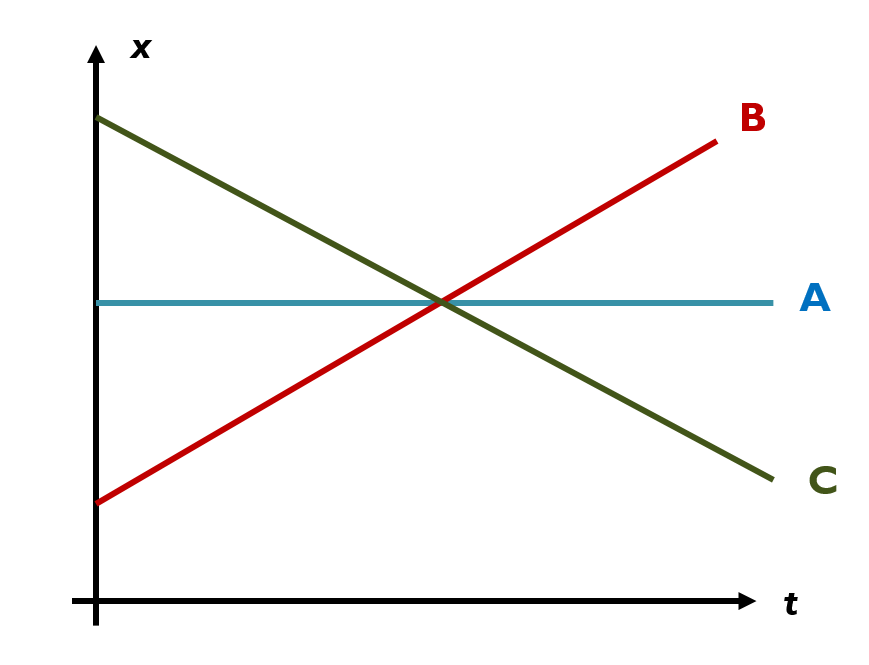

Kui liikumisgraafik on horisontaalne sirge (joon A), siis keha seisab paigal.
Kui liikumisgraafik on tõusev sirge (joon B), siis liigub keha valitud telje suunaliselt. Tavaliselt valitakse telje suunaks vaatleja vaatesuund, joonisel kujutatakse positiivse suunana tavaliselt suunda vasakult paremale.
Kui liikumisgraafik on langev sirge (joon C), siis liigub keha valitud teljele vastassuunaliselt. Seega liigub taolise graafikuga kujutatud keha vaatesuunale vastassuunas, joonisel kujutatakse „negatiivses suunas“ liikuvat keha liikumas paremalt vasakule.
