Galvanomeeter (volt- ja ampermeeter)
Galvanomeeter on mõõteriist määramaks elektrivoolu olemasolu, suurust ja suunda elektrijuhis.
Galvanomeetriga on võimalik kindlaks teha ka väga nõrga voolu olemasolu juhis. Galvanomeetri töö põhineb Ørsted’i ja Ampere’i poolt avastatud asjaolul, et vooluga juht mõjutab püsimagnetit ja vastupidi.
Sulle võivad huvi pakkuda need õppematerjalid:
Liitmine ja lahutamine 20 piires
Õpime tähti. Ü-täht
Õpime tähti. K-täht
Aigar Vaigu ja Andres Juur. Õpioskuste omandamine ning reaal- ja loodusained
Õpi eesti keelt teise keelena B2. Kuulamine
Õpime tähti. I-täht
Harjutamine teeb meistriks: kuhu käib koma?
Õpi eesti keelt teise keelena B2. Grammatika
INETU PARDIPOEG. Muinasjutt kuulamiseks
Oksüdatsiooniaste
Õpime tähti. L-täht
Harjutusülesandeid matemaatika riigieksamiks
MEISTERDA! Papist kevadlill

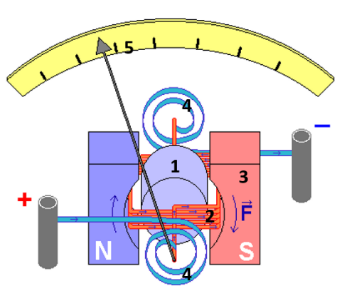

Kui galvanomeetri mähist (2), milles on pöörlemisteljel asuv ferromagneetiline südamik (1) läbib elektrivool, püüab see püsimagneti (3) magnetväljas asetuda selliselt, et mähise keerud oleksid magnetvälja jõujoontega risti. Mähisega ühendatud vedrukesed (4) takistavad mähisel vabalt pöörelda. Mida tugevam vool mähist läbib, seda tugevam jõumoment magnetväljas mähisele mõjub ja seda rohkem mähis ja sellega ühendatud osuti (5) skaalal tasakaaluasendist (nullasendist) kõrvale pöördub.
Kui voolu suund mähises muutub, muutub ka jõumomendi suund ning mähis pöördub teisele poole.
