Valgusdiood

Valgusdiood on pn-siirdega pooljuhtdiood, mis muundab elektrienergiat nähtavaks valguseks, samuti optiliseks kiirguseks spektri infrapunases või ultravioletses osas.

Valgusdioodi nimetatakse ka lühivormiga LED (inglise keelest Light-Emitting Diode – valgust kiirgav diood).

Õige suurusega päripinge rakendamisel elektroodidele hakkab valgusdiood kiirgama kindla lainepikkusega valgust, mis sõltub kestast ja teistest koostiselementidest, mida diood sisaldab.

Sulle võivad huvi pakkuda need õppematerjalid:

Väike protsendiamps

alates 9.90 €
6. klass, 7. klass, 8. klass, 9. klass, Iseõppijale, Täiendõppijale, Matemaatika

Õpi eesti keelt teise keelena B2. Grammatika

alates 2.90 €
Iseõppijale, Eesti keel

Õpime tähti. V-täht

alates 2.90 €
Eelkool, Iseõppijale, Lasteaed, Eesti keel

INETU PARDIPOEG. Muinasjutt kuulamiseks

alates 2.90 €
1. klass, 2. klass, 3. klass, Eelkool, Lapsevanemale, Õpetajale, Eesti keel

Õpi eesti keelt teise keelena B2. Lugemine

alates 2.90 €
Iseõppijale, Eesti keel

Liitmine ja lahutamine 20 piires

alates 4.90 €
1. klass, 2. klass, Iseõppijale, Matemaatika

Algebralised murrud

alates 5.90 €
9. klass, Iseõppijale, Matemaatika

Toivo Niiberg. Õpetaja positiivne enesekehtestamine lapsevanemaga

alates 14.99 €
Iseõppijale, Lapsevanemale, Õpetajale

Minni Aia-Utsal. Tõhusad enesekohased ja sotsiaalsed oskused

alates 14.99 €
Iseõppijale, Lapsevanemale, Õpetajale

Атомы и молекулы

alates 3.90 €
8. klass, 9. klass, Iseõppijale, Keemia

Protsendid põhikooli matemaatikas

alates 5.90 €
6. klass, 7. klass, 8. klass, 9. klass, Iseõppijale, Täiendõppijale, Matemaatika

Rahvakalender lastele: MARDIPÄEV

alates 1.90 €
1. klass, Eelkool, Iseõppijale, Lasteaed, Eesti keel, Inimeseõpetus

Jäätmed pole kõigest prügi

alates 3.90 €
5. klass, 6. klass, 7. klass, Loodusõpetus

Lahused

alates 3.90 €
8. klass, 9. klass, Iseõppijale, Keemia

MEISTERDA! Looma näoga kaart jõuludeks

alates 1.90 €
1. klass, Eelkool, Iseõppijale, Lasteaed, Kunstiõpetus

Õpime tähti. U-täht

alates 2.90 €
Eelkool, Iseõppijale, Lasteaed, Eesti keel

Ruutjuur, tehted ruutjuurtega

alates 0.90 €
9. klass, Iseõppijale, Matemaatika

56

Valgusdioodil on kaks kontakti – anood ja katood. Valgusdioodi joonistel on anood tähistatud “+” ja katood “-” sümboliga.

Päripingestamisel rakendatakse LED-i anoodile positiivne ja katoodile negatiivne pinge. Vastupidisel juhul valgusdiood ei sütti.

LED-i päripinge sõltub selle värvusest – pikema lainepikkusega LED-ide (punased) puhul on see suurusjärgus ~2V, lühema lainepikkusega (sinised) on see ~3V.

57

Tavaliselt on LED-ide võimsus mõnikümmend millivatti, millest tulenevalt peab ka elektrivoolu võimsus olema samas suurusjärgus. Kui rakendada LED-ile suurema võimsusega (pingega) voolu, võib ta läbi põleda.

Valgusdioodi kiirgus kujutab endast elektroluminestsentsi, mis tekib elektriliselt ergastatud elektronide ja aukude rekombinatsioonil. Rekombinatsioonil vabanev energia võib kuluda valguskvandi (footoni) tekitamiseks, mõne teise juhtivustsooni elektroni energia suurendamiseks või kristalli võnkekvandi ergastamiseks.

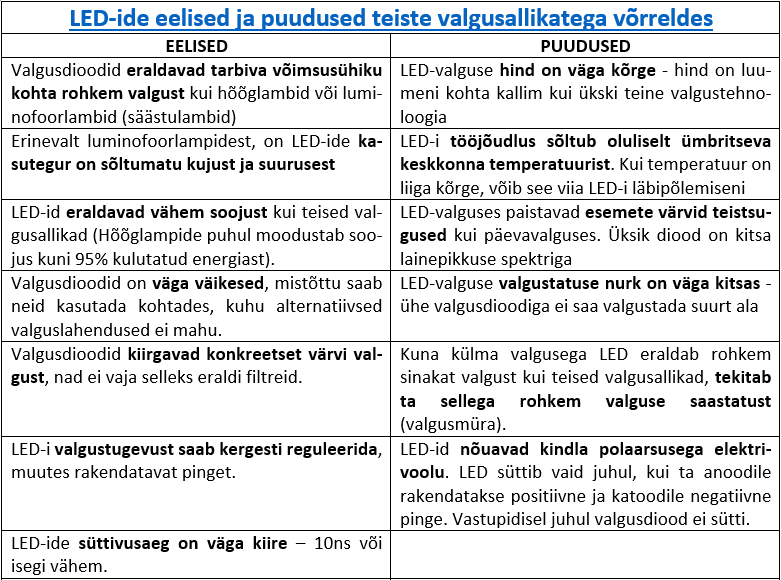

58a58b

See artikkel on retsenseerimata.
