Fotodiood
Fotodiood (ka ventiil-fotoelement või fotorakk) on pooljuhtdiood, mille elektrilised omadused sõltuvad tema pn-siirdele langevast nähtavast valgusest, samuti ultraviolett- või infrapunakiirgusest.
Sisemise fotoefekti toimel tekitab valgus pn-siirdes elektromotoorjõu, mida olenevalt dioodi ühendusviisist saab kasutada elektrivoolu tekitamiseks või siirde elektrijuhtivuse muutmiseks.
Sulle võivad huvi pakkuda need õppematerjalid:
Häälikute pikkused
Romet Vaino. Looduskeskkonna kasutamine õppeprotsessis
Tähestik, tähestikuline järjekord, häälikute jagunemine
Tutvus keemiaga
Kirjalik lahutamine
Õpime tähti. F-täht
Õpime tähti. Ü-täht
Väike protsendiamps
Õpime tähti. Ä-täht.
Põhiseadus selgeks! Kordamine põhikooli ühiskonnaõpetuse lõpueksamiks
Harjuta eesti keelt A2-B1. Mängi ja nuputa
Lahused
Ioonid
Tundetarkus lastele. VIHA
VAPPER TINASÕDUR. Muinasjutt kuulamiseks
Eesti keele grammatika gümnaasiumile: kokku- ja lahkukirjutamine
Fotodiood on ehitatud nii, et tema pn-siire oleks keskkonnast langevale valgusele avatud. Pn-siirdele langevad footonid, tekitavad vabade auk-elektron paare, mis siirde elektrivälja toimel pn-siirde läbivad. Dioodi otstele tekib potentsiaalide vahe, mida nimetatakse fotoelektromotoorjõuks.

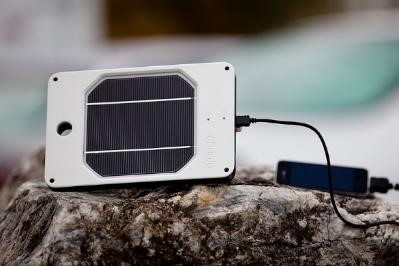

Fotodioode kasutatakse kahes töörežiimis: (1) fotogalvaaniliseks nimetatakse režiimi kui diood muundab valgusenergiat elektrienergiaks, näiteks töötades päikeseelemendina:
(2) vastupingerežiimiks (ka fotodioodirežiimiks) olukorda kui fotodiood töötab koos välise pingeallikaga ning registreerib muutusi valguse intensiivsuses – näiteks fototajuritena pildisensorites või suitsuandurites, mis peavad reageerima juba väiksemale õhu läbipaistvuse muutusele.
Pildisensor

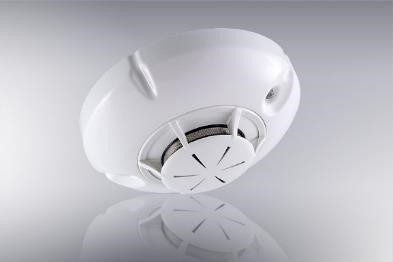

Suitsuandur
