Mikrofon. Kõlar
Hääleks (heliks) nimetatakse õhus (või muus keskkonnas) levivaid pikilaineid, mille võnkesagedus jääb vahemikku 20 … 20 000 Hz. Häälelained, kui ei ole just tegemist väga valju (suure amplituudiga) võnkumistega sumbuvad keskkonnas kiiresti.
Selleks, saata häälele vastavaid võnkumisi kaugete vahemaade taha, tuleb need esmalt muuta elektromagnetvõnkumisteks.
Sulle võivad huvi pakkuda need õppematerjalid:
MEISTERDA! Liikuv kaart sõbrapäevaks
Kell ja kellaaeg
VAHVA RÄTSEP. Muinasjutt kuulamiseks
Protsendi rakendused igapäevaelus
Tundetarkus lastele. VASTIKUS
Ruutjuur, tehted ruutjuurtega
Urme Raadik ja Sille Jõgeva. Omavahelised suhted
Valik harjutusülesandeid matemaatika riigieksamiks
Eesti keele grammatika gümnaasiumile: täheortograafia
Õpime tähti. L-täht
Põhiseadus selgeks! Kordamine põhikooli ühiskonnaõpetuse lõpueksamiks
Selleks kasutatakse mikrofone, kus tekitatakse häälelainete (õhuosakeste võnkumiste) abil tänu seal asuvatele elektromagnetile ning kergesti muudetava elektrijuhtivusega keskkonnale muutuva tugevusega elektrivool.
Mikrofoni tähtsaimad koostisosad on (2) membraan, selle taga asuv (3) kergesti muutuva juhtivusega keskkond (tavaliselt imepeen söepuru), (4) pingestatud pool (elektromagnet) ning (5) ühendusjuhtmed.
Kui (1) häälelained panevad membraani võnkuma, muutub membraani taga asuva keskkonna elektritakistus ning koos sellega ka mähist läbiva voolu tugevus, kusjuures selle voolu muutumise sagedus vastab teda esile kutsunud heli sagedusele, voolu muutumise amplituud aga teda esile kutsunud hääle valjuse muutumisele.
Võimendatud häälevõnkumistele vastav mikrofonivool suunatakse seejärel juhtmeid pidi kõlaritesse, kus see elektro- ja püsimagneti vastastikmõju tulemusena muudetakse tagasi õhuvõnkumisteks ehk heliks.

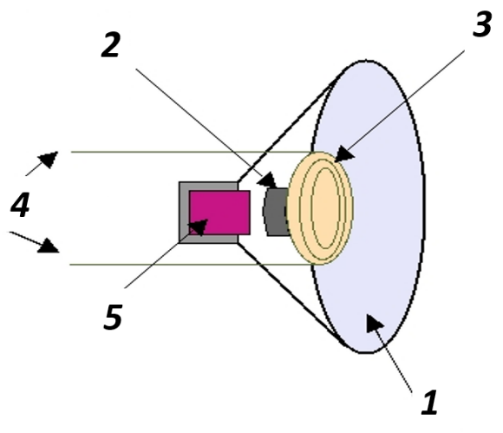

Kõlarid koosnevad (1) võnkuva membraaniga ühendatud (2) ferritsüdamikuga (3) elektromagnetist, mis saab oma toite mikrofoniga (läbi võimendi) ühendatud (4) juhtmete kaudu ning (5) püsimagnetist, mille ülesanne on tekitada muutumatu magnetinduktsiooniga magnetväli, mis mõjutab elektromagneti südamikku.
Kui elektromagnetit läbib mikrofonivool, tekib selles mikrofonivoolu muutumisi (sagedus, amplituud) „peegeldav“ magnetväli ning nii tõmbub või tõukub elektromagneti südamik püsimagnetist samas rütmis ja sarnase amplituudiga, nagu võnkus mikrofoni membraani läheduses olnud õhk.
Kuna elektromagnet on ühendatud kõlari membraaniga, hakkab koos sellega liikuma ka membraani lähedal olev õhk ning tekivad taas häälelained.

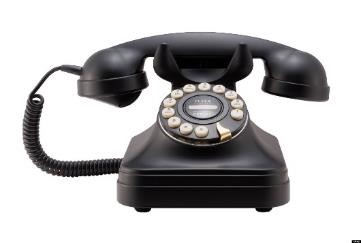

Peale mikrofonide ja kõlarite leiutamist edastatigi häälega seotud infot lähemate ja kaugemate vahemaade taha läbi juhtmete, mille ühes otsas oli mikrofon, teises aga kõlar. Nii toimis näiteks telefoniside veel 20. sajandi lõpukümnenditelgi.
